NCB高粘度转子泵的选择

2015-02-26 12:43:49
动态详情

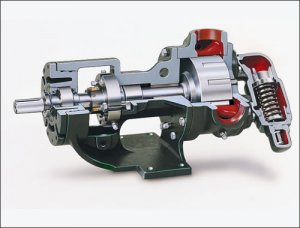

  NCB系列高粘度转子泵,具有内齿的驱动齿轮(外转子)带动内转子在全封闭的泵体内作同方向转动,泵体和前盖的月牙板使吸入口和排出口隔开,转动时在吸入口形成负压,液体被吸入,转子将液体带到排出口,受压排出泵体,完成液体的输送,此为齿轮泵的工作原理。

      NCB系列高粘度转子泵广泛用于石油、化工、油脂、视频等行业,由于该产品可选用不同的材质和其的结构,因此广泛应用于不同性质,不同粘度介质输送。适用介质温度:-10℃~200℃;适用粘度:1.0cSt~300.000cSt,较常规齿轮泵具有输送平稳、无脉动、振动小、噪音低。

      泵主要由内外转子、轴、泵体、前盖、托架、密封、轴承等组成,密封可选用机械密封和填料密封两种形式。对于高温、粘稠度高及腐蚀性较强的介质,建议选用填料密封;输送易结晶物料时,在前盖和泵体上可设计保温夹套,工作时通入蒸汽或者导热油保温融化,泵可配阀装置,当泵或管路系统超压时,阀打开,形成内部回流,系统。泵的进出口成90度,转向可根据现场环境来更换正反转(进出口会根据转向的不同而变动),泵的传动方式有桥式和直联式两种。

     选型标准:

1:确定介质粘度,NCB系列高粘度转子泵根据粘度的不同转数会有所下降,以免在输送过程中出现空转和气蚀现象,下面举几个常见的介质粘度和对应泵的转数:植物油100~650cSt~泵转数450r/min;甘油1499cSt~泵转数400r/min;蜂蜜3500cSt~泵转数320r/min。

2:确定流量,NCB系列高粘度转子泵的转数与流量呈线性函数关系,可适当改变转速来改变泵的流量。

3:确定介质物理性质,NCB系列高粘度转子泵可根据介质选用不同介质和形式,类似于沥青等易于凝固的介质可选用带有保温夹套的泵,如含有腐蚀性可选用304不锈钢或316不锈钢材质,如介质易于挥发及现场不允许泄漏现象情况下可选用磁力连接方式,如管路无控制压力的装置可在泵体加装阀装置。

4:确定连接方式,NCB系列高粘度转子泵可根据使用环境条件从而确定连接方式,桥式连接(俗称皮带轮连接)适用于介质粘度较低且工矿环境要求不高的地方,优点:造价低,易于维护,在超压情况下不宜造成电机烧损;直联(俗称减速机连接)适用于介质粘度大且输送压力较大的环境,优点:扭力大,外形美观,同心度好。

5:确定管路连接方式,NCB系列高粘度转子泵有法兰连接和丝扣连接两种方式,可根据用户情况定制。

6:确定密封形式,NCB系列高粘度转子泵可根据现场介质粘度,腐蚀性和含杂量确定选用机械密封和填料密封。

7:确定旋转方向,NCB系列高粘度转子泵常规转向从电机端向泵看为顺时针旋转,如果现场条件需反转可订购,但是进出油口位置相应转换。

选型注意事项:

1:油泵的选型和管路的大小有密不可分的关系,管路的内径不得小于油泵口径,出口可根据现场情况调节;

2:油泵的排出压力实为出口管路的整体阻力,如果没有出口管路的情况下,油泵不可能产生所谓的压力,出口管路大于油泵出口的情况下可能会产生油压不足现象,检测方法:如出口管路有阀门,试图关小出口阀门,如果压力随之上升说明是整体管路阻力不够,需更改管路设计;如出口管路小于油泵出口的情况下可能产生油压过高现象,可通过加装溢流装置泄压。

3:如果吸油管路上安装有过滤器,请注意滤网的过滤面积应小于管道内径截面积的3倍,且滤网目数在20-40之间,否则泵会产生震动、噪音和管道共鸣声,影响泵的正常工作。

4:泵的进油管路上不得安装需压力启闭的单项止回阀。
